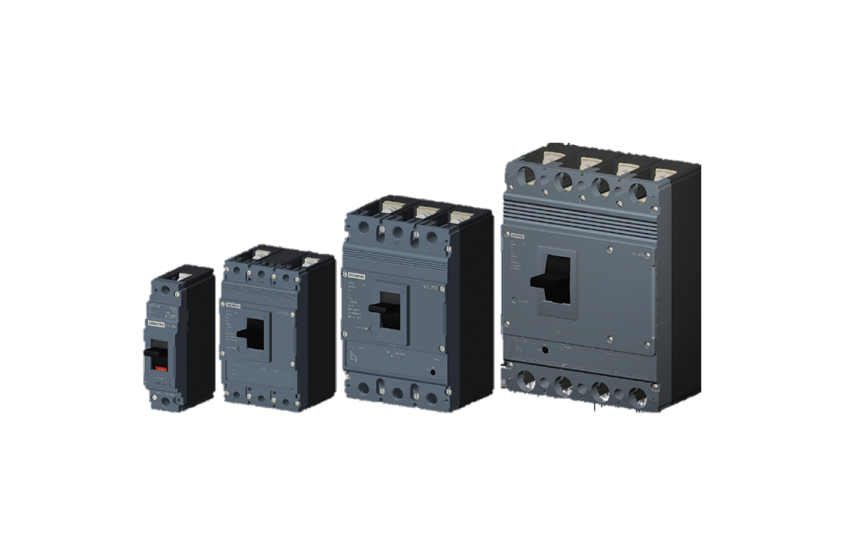

                MOLDED CASE CIRCUIT BREAKER (MCCB) คือ เซอร์กิตเบรกเกอร์ที่โดยมีเคสหุ้ม ใช้ป้องกันระบบไฟฟ้าลัดวงจรและแรงดันไฟฟ้าเกินพิกัด เป็นที่นิยมอย่างมากในอุตสาหกรรม เพราะ สะดวกในการใช้งานเหมาะกับการติดตั้งในตู้โหลดกลาง ทนกระแสลัดวงจรได้ดี และยังมีพิกัดกระแสไฟฟ้าลัดวงจรให้เลือกใช้ตั้งแต่หลักสิบแอมป์ไปถึงหลักร้อยแอมป์

หลักการทำงานของ MCCB Fuji มี 2 วิธี คือ การตัดวงจรแบบ Automatic และ การตัดวงจรแบบ Manual

การตัดวงจรแบบ Automatic มี 3 วิธีหลักๆ คือ  Thermal-Magnetic trip , Hydraulic-Magnetic trip  , Electronic trip แต่ละวิธีทำงานแต่งต่างกันดังนี้

– Thermal-Magnetic trip เป็นการตัดวงจรแบบผสมใช้ทั้งความร้อนและการเหนี่ยวนำของขดลวด มาเป็นตัวตัดวงจรไฟฟ้า เมื่อมีกระแสไหลผ่านมากเกินกำหนดจะทำให้แผ่นโลหะ bimetal (เป็นแผ่นโลหะ 2 ชนิด ที่มีคุณสมบัติ ทางความร้อนต่างกัน) งอตัวไปทำให้กลไกลการตัดวงจรทำงาน และ หากกระแสไหลผ่านมากสนามแม่เหล็กจะเกิดความเข้มข้นขึ้น พอถึงค่าๆหนึ่งจะทำให้กลไกลการตัดวงจรทำงานเช่นกัน

– Hydraulic-Magnetic trip เป็นการตัดวงจรโดยมีขดลวดและสปริงตัดวงจร เมื่อมีกระแสไหลผ่านเกินกำหนด จะทำให้มีความเข้มข้นของสนามแม่เหล็กเพิ่มขึ้นไปดึงสปริงและจะทำให้กลไกลการตัดวงจรรทำงาน ทำให้กระแสไหลผ่านไม่ได้

– Electronic Trip  เป็นการตัดวงจรไฟฟ้าโดยมีการนำเอาวงจรอิเล็กทรอนิกส์มาช่วยเพิ่มประสิทธิภาพ สามารถปรับค่ากระแสเกินพิกัดได้ ในวงจรอิเล็กทรอนิกส์จะมีไมโครโปรเซสเซอร์ช่วยวิเคราะห์ค่ากระแสไฟฟ้า หากกระแสไฟฟ้าไหลผ่านเกินพิกัดที่กำหนด ไมโครโปรเซสเซอร์จะทำหน้าที่สั่งการกลไกลการตัดวงจรไฟฟ้า ทำให้กระแสไฟฟ้าไม่สามารถไหลผ่านได้

3 วิธีข้างต้นที่กล่าวมานี้ เมื่อมีกระแสไฟฟ้าไหลผ่านเกินกำหนดและทำให้กลไกลตัดวงจร ตัวคันโยกจะทิปไปตำแหน่งตรงกลางระหว่าง ON และ OFF ดังรูป

รุ่นที่นิยมใช้มากในอุตสาหกรรมคือ รุ่น BW series เป็นรุ่นเล็กราคาประหยัด และใช้งานสะดวก

หลักเกณฑ์การเลือกใช้งาน MOLDED CASE CIRCUIT BREAKER (MCCB) Fuji

       ต้องรู้ว่าใช้ไฟฟ้ากี่เฟส จึงจะเหมาะสมกับ จำนวน Pole ที่จะใช้งานและค่าพิกัดกระแส โดยการเลือกใช้ MCCB จะต้องเหมาะสมในการใช้งาน เช่น ไฟฟ้าที่ใช้ในอุตสาหกรรมหรือตึกอาคาร ควรใช้ MCCB 3-4 Pole เพราะต้องใช้กับไฟฟ้า 3 เฟส และ ที่พักอาศัยทั่วไป 1-2 Pole ใช้กับไฟฟ้า 1 เฟส จำนวน Pole แต่ละจำนวนมีความเหมาะสมและแตกต่างกัน ดังนี้

MCCB 4 Pole เหมาะกับการใช้งานกับไฟฟ้า 3 เฟส โดยมีการป้องกันสาย Line  และ สาย Neutral ระบบความปลอดภัยสูง

MCCB 3 Pole เหมาะกับการใช้งานกับไฟฟ้า 3 เฟส โดยมีการป้องกันสาย Line

MCCB 2 Pole เหมาะกับการใช้งานกับไฟฟ้า 1 เฟส โดยมีการป้องกันสาย Line และ สาย Neutral

MCCB 1 Pole เหมาะกับการใช้งานกับไฟฟ้า 1 เฟส โดยมีการป้องกันสาย Line

ค่าพิกัดกระแส เป็นค่าที่บอกถึงความสามารถในการทนกระแสของ MCCB แต่ละตัว โดยมี 3 ค่าหลักๆ ดังนี้

1. Interrupting capacitive (IC) คือ พิกัดทนกระแสลัดวงจรสูงสุด (kA)
2. Amp Trip (AT) คือ ค่าการทนกระแสที่ใช้งานในภาวะปกติ
3. Amp Frame(AF) คือ ค่าการทนกระแสสูงสุดของเคสหุ้มอุปกรณ์

คุณสมบัติของ MOLDED CASE CIRCUIT BREAKER (MCCB) Fuji  รุ่น BW series

• ขนาดเฟรม AF = 63AF
• กระแสลัดวงจร kA = 1.5-2.5 (ที่แรงดันไฟฟ้า 380VAC)
• มี Pole ให้เลือก 2-3 Pole
• ขนาดพิกัดกระแส = 3,4,6,10,16,20,25,32,40,50,63 A
