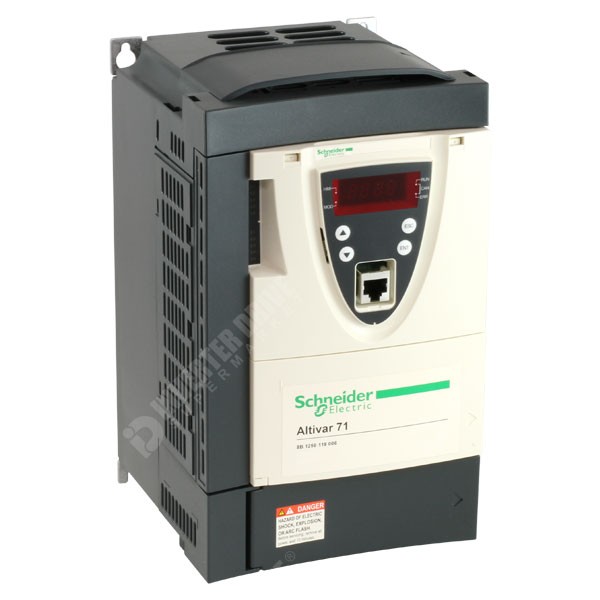

Schneider Inverter: Altivar 71 complex, High-power Machines



   Altivar 71 อุปกรณ์ปรับความเร็วรอบมอเตอร์สำหรับงานกำลังสูง

Altivar 71 อุปกรณ์ปรับความเร็วรอบมอเตอร์ 3 เฟส
สำหรับงานแอพพลิเคชั่นขั้นสูง เหมาะกับการควบคุมในระบบต่างๆ ด้วยคุณสมบัติและประสิทธิภาพสูง
Altivar 71 สามารถสร้างแรงบิด และควบคุมความเร็วได้อย่างแม่นยำแม่ทำงานในสภาวะความเร็วรอบต่ำมากๆ
Altivar 71ควบคุมการทำงานของมอเตอร์ให้เข้ากับสภาวะของเครื่องจักรอย่างมีประสิทธิภาพด้วยระบบ ENA (Energy Adaptation System)

ระบบ Macro-Configuration ของ Altivar 71 ช่วยเลือกการปรับตั้งค่าที่จำเป็นกับการใช้งาน ช่วยให้คุณประหยัดเวลาและไม่ต้องยุ่งยากกับพารามิเตอร์มากมายเหมือน Drive รุ่นๆ ในท้องตลาด



IP20 / UL Type 1 และ EMC filter Built-in Class A

พิกัดมอเตอร์ 3 เฟส 380VAC กระแสใช้งานต่อเนื่องสูงสุด รหัสสินค้า
กิโลวัตต์ (แอมป์)
0.75 2.3 ATV71H075N4
1.5 4.1 ATV71HU15N4
2.2 5.8 ATV71HU22N4
3 7.8 ATV71HU30N4
4 10.5 ATV71HU40N4
5.5 14.3 ATV71HU55N4
7.5 17.6 ATV71HU75N4
11 27.7 ATV71HD11N4
15 33 ATV71HD15N4
18.5 41 ATV71HD18N4
22 48 ATV71HD22N4
30 66 ATV71HD30N4
37 79 ATV71HD37N4
45 94 ATV71HD45N4
55 116 ATV71HD55N4
75 160 ATV71HD75N4
90 179 ATV71HD90N4
110 215 ATV71HC11N4
132 259 ATV71HC13N4
160 314 ATV71HC16N4
200 387 ATV71HC20N4
220 427 ATV71HC25N4
250 481 ATV71HC25N4
280 616 ATV71HC28N4
315 616 ATV71HC31N4
355 671 ATV71HC40N4
400 759 ATV71HC40N4
500 941 ATV71HC50N4



IP54 / UL Type 12 และ EMC filter Built-in Class A

พิกัดมอเตอร์ 3 เฟส 380VAC กระแสใช้งานต่อเนื่องสูงสุด รหัสสินค้า
กิโลวัตต์ (แอมป์)
0.75 2.3 ATV71W075N4
1.5 4.1 ATV71WU15N4
2.2 5.8 ATV71WU22N4
3 7.8 ATV71WU30N4
4 10.5 ATV71WU40N4
5.5 14.3 ATV71WU55N4
7.5 17.6 ATV71WU75N4
11 27.7 ATV71WD11N4
15 33 ATV71WD15N4
18.5 41 ATV71WD18N4
22 48 ATV71WD22N4
30 66 ATV71WD30N4
37 79 ATV71WD37N4
45 94 ATV71WD45N4
55 116 ATV71WD55N4
75 160 ATV71WD75N4



Applications Aaltivar 71 :



Altivar 71 -  ATV 71
Make way for evolution!

Frequency inverters for 3-phase synchronous and asynchronous motors from 0.37 to 630 kW



Benefits Description

Unique range up to 630 kW, exceptional performance, advanced functions...
Open to all communication networks, applications, users... Altivar 71 provides ingenious solutions for all your particular requirements.

Applications
High performance applications (constant torque):
    - Material handling
    - Hoisting
    - Wood machines
    - Process machines
    - Textile machines
    - Packaging





200... 240 V single-phase
200... 240 V / 380... 690 V 3-phase, 50/60 Hz
    - Speed regulation by flux vector control with or without sensor
    - Speed range: from 1 to 1 000 in closed loop mode with encoder feedback, from 1 to 100 in open loop mode
    - Graphic terminal: plain text, navigation button, configurable function keys, "Simply Start" menu ...
    - Protection of motor and of drive
    - "Power Removal ", ATEX safety functions
    - More than 150 functions available: PID regulator, brake control suited to travelling, hoisting and slewing movements...
    - Integrated EMC filter class A
   - Integrated Modbus and CANopen
    - I/O extension cards, interface cards for encoder
    - Communication cards: Fipio, Ethernet, Modbus Plus, Profibus DP, DeviceNet, Uni-Telway, INTERBUS
    - Controller Inside programmable card
