Schneider Inverter: ATV61

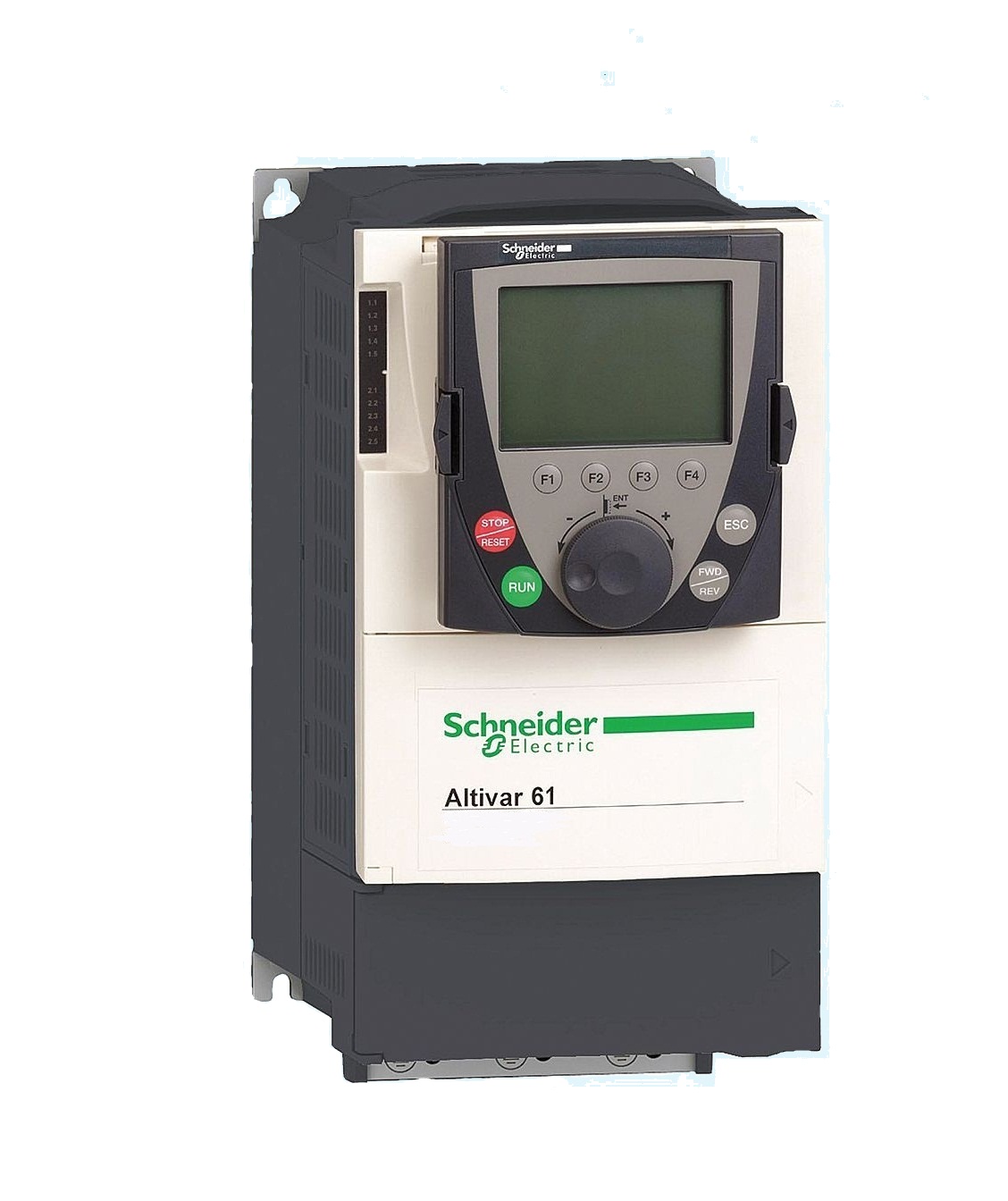

Altivar 61 อุปกรณ์ปรับความเร็วรอบมอเตอร์สำหรับงานปั๊มและระบบระบายอากาศ

Altivar 61 อุปกรณ์ปรับความเร็วรอบมอเตอร์ 3 เฟส
ได้รับการออกแบบจากวิศวกรชั้นนำ ให้สามารถเพิ่มประสิทธิภาพการทำงานของระบบต่างๆ ในอุตสาหกรรม และอาคารต่างๆ เช่น

-ระบบระบายอากาศ (Ventilation)
-ระบบปรับอากาศ (Air Condition)
-ระบบปั๊ม (Pump)

Altivar 61 ใช้งานง่าย Macro-configuration และเมนู Simply Start ช่วยให้คุณเลือกรูปแบบการทำงานที่เหมาะสมกับระบบได้อย่างง่ายดาย เพียงใช้เวลาไม่กี่นาที

Altivar 61 ยังสามารถเชื่อมต่อกับระบบออโตเมชั่นได้หลากหลายทั้งในอุตสาหกรรมผ่านเครือ ข่าย เช่น Modbus, CANopen, Ethernet และในอาคาร เช่นB BACnet,
Metasys N2, APOGEE FLN


IP20 / UL Type 1 และ EMC filter Built-in Class A

พิกัดมอเตอร์ 3 เฟส 380VAC กระแสใช้งานต่อเนื่องสูงสุด รหัสสินค้า
กิโลวัตต์ (แอมป์)
0.75 2.3 ATV61H075N4
1.5 4.1 ATV61HU15N4
2.2 5.8 ATV61HU22N4
3 7.8 ATV61HU30N4
4 10.5 ATV61HU40N4
5.5 14.3 ATV61HU55N4
7.5 17.6 ATV61HU75N4
11 27.7 ATV61HD11N4
15 33 ATV61HD15N4
18.5 41 ATV61HD18N4
22 48 ATV61HD22N4
30 66 ATV61HD30N4
37 79 ATV61HD37N4
45 94 ATV61HD45N4
55 116 ATV61HD55N4
75 160 ATV61HD75N4
90 179 ATV61HD90N4
110 215 ATV61HC11N4
132 259 ATV61HC13N4
160 314 ATV61HC16N4
200 427 ATV61HC22N4
220 427 ATV61HC22N4
250 481 ATV61HC25N4
280 616 ATV61HC31N4
315 616 ATV61HC31N4
355 759 ATV61HC40N4
400 759 ATV61HC40N4
500 941 ATV61HC50N4
560 1188 ATV61HC63N4
630 1188 ATV61HC63N4



IP54 / UL Type 12 และ EMC filter Built-in Class A

พิกัดมอเตอร์ 3 เฟส 380VAC กระแสใช้งานต่อเนื่องสูงสุด รหัสสินค้า
กิโลวัตต์ (แอมป์)
0.75 2.3 ATV61W075N4
1.5 4.1 ATV61WU15N4
2.2 5.1 ATV61WU22N4
3 7.2 ATV61WU30N4
4 9.1 ATV61WU40N4
5.5 12 ATV61WU55N4
7.5 16 ATV61WU75N4
11 27.5 ATV61WD11N4
15 30.5 ATV61WD15N4
18.5 37 ATV61WD18N4
22 43.5 ATV61WD22N4
30 58.5 ATV61WD30N4
37 71.5 ATV61WD37N4
45 85 ATV61WD45N4
55 103 ATV61WD55N4
75 137 ATV61WD75N4
90 163 ATV61WD90N4



Applications Aaltivar 61 :



Altivar 61 - ATV 61
High performance instinctively!





Frequency inverters for 3-phase asynchronous motors from 0,75 to 800 kW, variable torque applications



Benefits Description

Open to main building and industry communication networks. Ingenious, the Altivar 61 is personnalisable according to your needs.

Applications
    Range dedicated to pumps and fans applications for industry market and building market: exceptional performances, advanced functionalities.
High performances variable torque applications:
    - Fan: Safety with forced function (inhibition of the defects, selection of the direction of walk and the reference speed).
    - Multipump: With the programmable card multipump, Altivar 61 bring you flexibility, user-friendliness and adaptability in management of several pumps.
    - Pumps: Essential functions for your installation protection under load, overload and fluid absence detection.





   - 3-phases 200/240 V - 380/480 V - 500/690 V
    - UL Type 1/IP20 from 0,75 to 800 kW.
    - UL Type 12/IP54 from 0,75 to 800 kW.
    - Speed range: 1:100 in open loop mode.
    - Overload: 110% ... 120% - 60 s.
    - Graphic keypad: plain text, navigation button, "Simply Start" menu to start immediatly and profit at once from the full performances of Altivar 61. vIntegrated EMC filters class A or B.
    - Energy saving law, Quadratic motor control law.
    - Conformity to the international Standards and Certifications: CE, UL, CSA, C-Tick.
    - Modbus and CANopen integrated.
    - Communication cards for industry: Ethernet, FIPIO, Modus Plus, DeviceNet, Interbus-S, Unitelway and for building LonWorks, BACnet, METASYS N2 and Apogee FLN.
    - Inputs/outputs extension cards
    - Multipump programmable cards: ATV38 compatibility and new applications.
    - PowerSuite software: to configure, to set, to save parameters from your applications.
    - Eco-design.
    - More than 150 functions available.
    - Protection of motor and drive:
    - Safety function: "Power Removal", ATEX. .
