  Schneider Inverter > ATV12 > ATV212 > ATV312 > ATV61 > ATV71

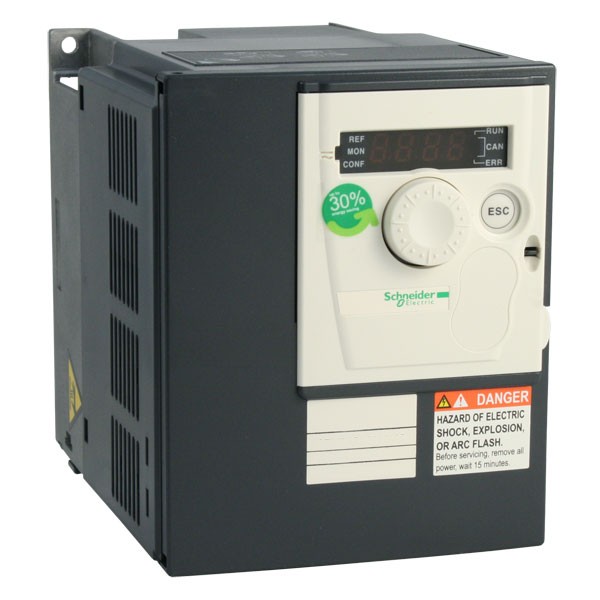

Schneider Inverter: ATV312


ATV312 เครื่องควบคุมความเร็วมอเตอร์



ควบคุมด้วยหลักการ SENSORLESS FLUX VECTOR CONTROL
อุปกรณ์สื่อสารออฟชั่นมี DeviceNet , PROFIBUS DP,Modbus TCP และอื่นๆ
ปรับการควบคุมแรงบิดให้เข้ากับเครื่องจักรที่มีลักษณะ :
- CONSTANT TORQUE    - HEAVY LOAD AT LOW SPEED
- VARIABLE TORQUE      - ENERGY SAVING
อ่านคุณสมบัติมอเตอร์ เพื่อปรับการทำงานให้ดีที่สุด (AUTO-TUNE)
มีระบบป้องกันความร้อนสะสมในตัวและมอเตอร์
มีระบบการป้องกันการลัดวงจรที่มอเตอร์
ออกแบบให้ใช้ง่าย จอเรืองแสงมองเห็นในที่มืด
มีอุปกรณ์กรองสัญญาณรบกวนในตัวตามมาตรฐาน EMC
อุปกรณ์สื่อสารมาตรฐาน RS485
ช่วงการควบคุมความเร็วเท่ากับ 0.5 ถึง 500 Hz
แรงบิดสูงสุดชั่วขณะ 170..200%
ใช้งานที่อุณหภมิแวดล้อมสูงสุด 50 C โดยมีระดับป้องกันฝุ่นและน้ำ IP31
มี Analog output ใช้ต่อร่วมกับ Indicator แสดงความเร็วรอบของมอเตอร์
มี 6 LOgic Input



ชนิดของแหล่งจ่ายไฟที่ต่อเข้ากับอินเวอร์เตอร์ พิกัดมอเตอร์ 3 เฟส เครื่องควบคุมความเร็วมอเตอร์
กิโลวัตต์ แรงม้า รหัสสินค้า
1 เฟส 0.18 0.25 ATV312H018M2
200-240V.AC 0.37 0.5 ATV312H037M2
50/60 Hz 0.55 0.75 ATV312H055M2
  0.75 1 ATV312H075M2
  1.1 1.5 ATV312HU11M2
  1.5 2 ATV312HU15M2
  2.2 3 ATV312HU22M2
ชนิดของแหล่งจ่ายไฟที่ต่อเข้ากับอินเวอร์เตอร์ พิกัดมอเตอร์ 3 เฟส เครื่องควบคุมความเร็วมอเตอร์
กิโลวัตต์ แรงม้า รหัสสินค้า
3 เฟส 0.18 0.25 ATV312H018M3
200-240V.AC 0.37 0.5 ATV312H037M3
50/60 Hz 0.55 0.75 ATV312H055M3
  0.75 1 ATV312H075M3
  1.1 1.5 ATV312HU11M3
  1.5 2 ATV312HU15M3
  2.2 3 ATV312HU22M3
  3 - ATV312HU30M3
  4 5 ATV312HU40M3
  5.5 7.5 ATV312HU55M3
  7.5 10 ATV312HU75M3
  11 15 ATV312HD11M3
  15 20 ATV312HD15M3
ชนิดของแหล่งจ่ายไฟที่ต่อเข้ากับอินเวอร์เตอร์ พิกัดมอเตอร์ 3 เฟส เครื่องควบคุมความเร็วมอเตอร์
กิโลวัตต์ แรงม้า รหัสสินค้า
3 เฟส 0.37 0.5 ATV312H037N4
380-480V.AC 0.55 0.75 ATV312H055N4
50/60 Hz 0.75 1 ATV312H075N4
  1.1 1.5 ATV312HU11N4
  1.5 2 ATV312HU15N4
  2.2 3 ATV312HU22N4
  3 - ATV312HU30N4
  4 5 ATV312HU40N4
  5.5 7.5 ATV312HU55N4
  7.5 10 ATV312HU75N4
  11 15 ATV312HD11N4
  15 20 ATV312HD15N4





Altivar 31 - ATV 31
High performance instinctively!







Frequency inverters for 3-phase asynchronous motors from 0.18 to 15 kW.



Benefits Description


200... 240 V single-phase 200... 240 V / 380...500 V / 525 to 600 V 3-phase, 50/60 Hz
With its high performance and numerous functions, the Altivar 31 still remains simple... “Plug and drive”, compact and open to automation systems with Modbus and CANopen integrated, it respects the local specifications (voltage ranges, positive and negative logic, etc...).

   - Speed regulation by flux vector control





Applications
- Materials handling, packaging/packing
- Pumps, ventilation
- Special machines, textile machines











   - Speed range from 1 to 50
    - 2 Tn to 3 Hz without adjustment
    - Auto-tuning
    - Protection of motor and of drive
    - Operation up to 50°C without derating
    - Brake sequence
    - Regulator and preset PI
    - +/- speed, 16 preset speeds
    - Limit switch management
    - Traverse control (textile machines)
   - Compact, side by side mounting
    - Integrated class A EMC filter, class B optional
    - Integrated Modbus and CANopen Fipio, Profibus DP, DeviceNet, Ethernet
    - Other versions : IP55 enclosure or drive kit.
